Otporne peći ključni su dio raznih industrijskih i znanstvenih procesa, omogućujući zagrijavanje materijala na određene temperature za različite primjene. Kao uglednog dobavljača otpornih peći, često me pitaju kako ovi izvanredni uređaji zagrijavaju materijale. U ovom blogu istražit ću principe rada otpornih peći, istražujući ključne mehanizme koji ih čine tako učinkovitima.
Osnovni principi otpornog zagrijavanja
U srcu otporne peći je princip otpornog zagrijavanja koji se temelji na prvom Jouleovom zakonu. Ovaj zakon kaže da je toplina stvorena (Q) u vodiču s otporom (R) kada električna struja (I) prolazi kroz njega određeno vrijeme (t) dana formulom (Q = I^{2}Rt). U otpornoj peći, električna struja prolazi kroz otporni element, koji se često naziva i grijaći element. Otpor ovog elementa uzrokuje pretvaranje električne energije u toplinsku energiju.
Grijaći elementi u otpornim pećima mogu biti izrađeni od raznih materijala, ovisno o potrebnom temperaturnom rasponu i specifičnoj primjeni. Uobičajeni materijali uključuju legure nikla i kroma (kao što je nikrom), molibden disilicid ((MoSi_{2})) i grafit. Svaki materijal ima svoja jedinstvena svojstva koja ga čine prikladnim za različite radne uvjete.
Nikrom se široko koristi u primjenama na niskim do srednjim temperaturama, obično do oko 1100°C. Ima dobru otpornost na oksidaciju i relativno visok električni otpor, što mu omogućuje učinkovitu proizvodnju topline. Molibden disilicid, s druge strane, prikladan je za primjenu pri visokim temperaturama, s mogućnošću rada na temperaturama do 1800°C. Nudi visoku električnu vodljivost na povišenim temperaturama i izvrsnu otpornost na oksidaciju. Grafit se često koristi u okruženju vakuuma ili inertnog plina za zagrijavanje na vrlo visokim temperaturama, dostižući temperature do 3000°C.
Vrste otpornih peći i njihovi mehanizmi zagrijavanja
Otporne peći tipa Box
Kutijaste otporne peći jedna su od najčešćih vrsta otpornih peći. Obično se koriste za opću primjenu toplinske obrade, kao što je žarenje, kaljenje i smanjenje naprezanja metala. U kutijastim pećima, grijaći elementi obično se nalaze sa strane, na vrhu, a ponekad i na dnu komore peći.
Kada se na grijaće elemente stavi električna struja, oni se počinju zagrijavati prema Jouleovom zakonu. Toplina se zatim prenosi na materijale unutar peći kroz tri glavna mehanizma prijenosa topline: kondukciju, konvekciju i zračenje.
Kondukcija je prijenos topline izravnim fizičkim kontaktom. Kada vrući grijaći elementi dođu u kontakt s oblogom peći, toplina se provodi kroz materijal obloge. Ako su materijali koje treba zagrijati u kontaktu s oblogom peći ili s drugim zagrijanim predmetima unutar peći, toplina se također prenosi na materijale.
Konvekcija igra važnu ulogu u prijenosu topline unutar komore peći. Kako se zrak u blizini grijaćih elemenata zagrijava, postaje manje gust i diže se. Hladniji zrak zatim ulazi kako bi ga zamijenio, stvarajući konvektivno strujanje. Ovaj protok zraka pomaže u ravnomjernijoj raspodjeli topline kroz komoru peći, osiguravajući ravnomjerno zagrijavanje svih dijelova materijala.
Zračenje je prijenos topline u obliku elektromagnetskih valova. Vrući grijaći elementi emitiraju infracrveno zračenje koje putuje kroz zrak u komori peći i apsorbiraju ga materijali koje treba zagrijati. Zračenje je posebno važno u visokotemperaturnim pećima, jer može prenositi toplinu na velike udaljenosti bez potrebe za medijem.
Cijevne otporne peći
Cijevne otporne peći dizajnirane su za primjene gdje je potrebno zagrijati kontinuirani tok materijala. Obično se koriste u proizvodnji stakla, keramike i nekih metalnih proizvoda. U cijevnoj peći grijaći elementi obično su omotani oko keramičke ili vatrostalne cijevi.
Materijali koji se griju nalaze se unutar cijevi, a dok električna struja prolazi kroz grijaće elemente, oni zagrijavaju cijev. Toplina se zatim prenosi na materijale unutar cijevi primarno kroz kondukciju i zračenje. Cijev pruža dobro definiranu zonu grijanja, što omogućuje preciznu kontrolu procesa grijanja.
Na primjer, u proizvodnji optičkih vlakana, cijevna otporna peć se koristi za zagrijavanje predforme (staklene šipke) na visoku temperaturu tako da se može izvući u tanko vlakno. Precizna kontrola temperature i ravnomjerno zagrijavanje koje osigurava cijevna peć ključni su za proizvodnju visokokvalitetnih optičkih vlakana.
Važnost kontrole temperature u otpornim pećima
Kontrola temperature kritičan je aspekt rada otporne peći. Različiti materijali zahtijevaju specifične temperature zagrijavanja i brzine zagrijavanja kako bi se postigla željena svojstva. Na primjer, kod toplinske obrade metala temperatura utječe na tvrdoću, čvrstoću i rastegljivost metala.
Moderne otporne peći opremljene su naprednim sustavima za kontrolu temperature. Ovi se sustavi obično sastoje od termoelementa ili platinastog temperaturnog detektora otpornosti (PRTD) za mjerenje temperature unutar peći i regulatora koji prilagođava snagu koja se dovodi grijaćim elementima na temelju izmjerene temperature.
Regulator se može programirati da prati određeni temperaturno-vremenski profil. Na primjer, može podizati temperaturu određenom brzinom, održavati temperaturu na određenoj razini određeno vremensko razdoblje, a zatim ohladiti peć kontroliranom brzinom. To omogućuje preciznu kontrolu procesa grijanja, osiguravajući dosljedne i visokokvalitetne rezultate.
Dodatna oprema i njihova uloga
Osim samih otpornih peći, postoji i druga povezana oprema koja može poboljšati proces grijanja ili se koristiti zajedno s pećima. Na primjer, aHorizontalni cilindrični tlačni parni sterilizatormože se koristiti za prethodnu ili naknadnu obradu materijala u kontroliranom parnom okruženju. Ovo može biti korisno u određenim industrijama gdje je potrebna sterilizacija ili obrada vlagom.
AnElektrična pećnica za sušenjemože se koristiti za uklanjanje vlage iz materijala prije nego što se stave u otpornu peć. Uklanjanje vlage može spriječiti probleme poput pucanja ili oksidacije tijekom procesa zagrijavanja, posebno za materijale koji su osjetljivi na vlagu.

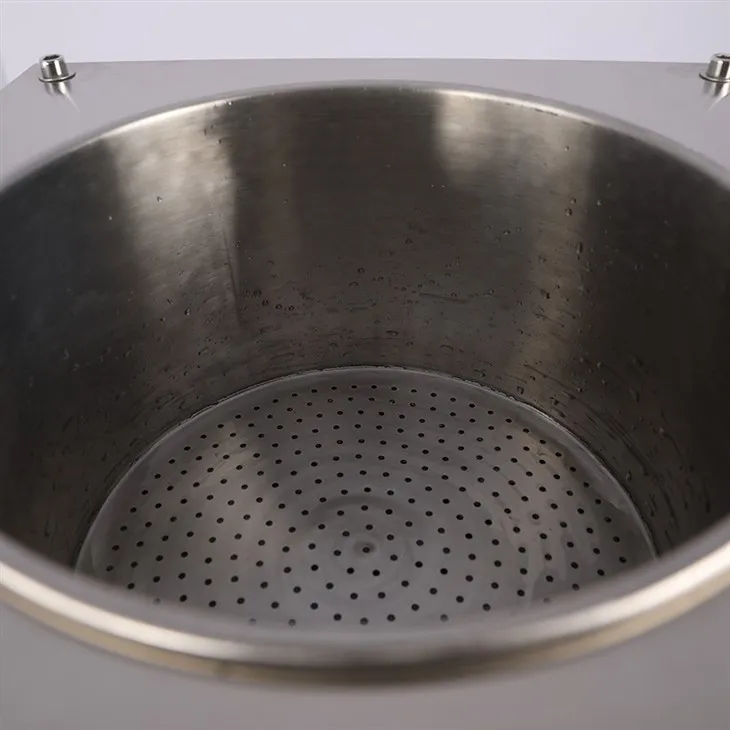

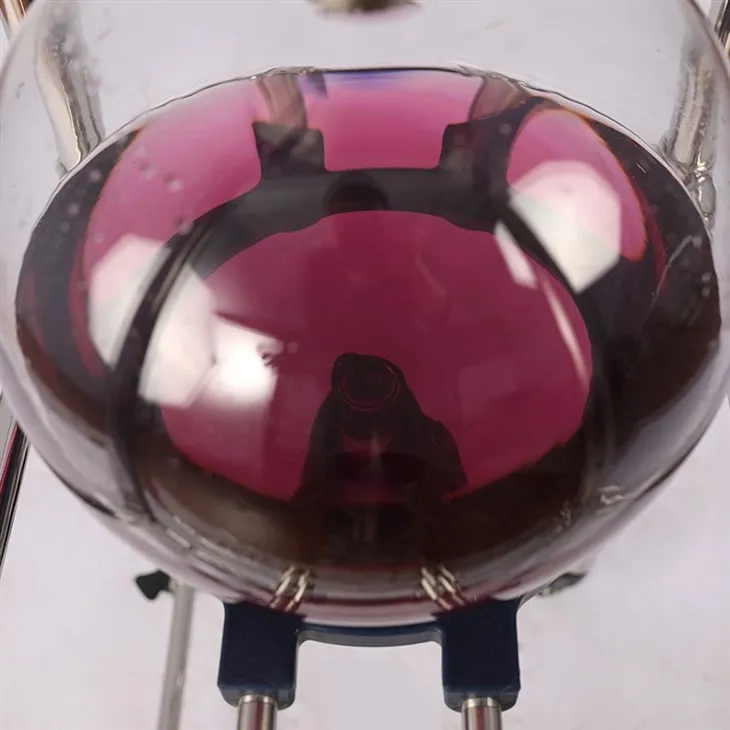

AVakuumski filter od 20Lmogu se koristiti u proizvodnom procesu za odvajanje nečistoća ili neželjenih tvari iz materijala. To može poboljšati kvalitetu konačnog proizvoda i također zaštititi otpornu peć od kontaminacije.
Kontakt za nabavu i savjetovanje
Ako ste zainteresirani za kupnju otpornih peći ili bilo koje povezane opreme, potičemo vas da nas kontaktirate za više informacija. Naš tim stručnjaka ima veliko znanje i iskustvo u području otpornog grijanja i može vam pružiti najbolja rješenja za vaše specifične potrebe. Bilo da se bavite industrijskim proizvodnim sektorom, istraživanjem i razvojem ili bilo kojim drugim područjem koje zahtijeva precizne procese grijanja, tu smo da vam pomognemo.
Reference
- Incropera, FP, DeWitt, DP, Bergman, TL i Lavine, AS (2007.). Uvod u prijenos topline. John Wiley & sinovi.
- Odbor za ASM priručnik. (1991). Toplinska obrada. ASM International.
- Kou, S. (2003). Metalurgija zavarivanja. John Wiley & sinovi.
